非开挖内置套管修复工艺

为进一步发展非开挖技术，在成功引进非开挖胀管设备及工艺的条件下，根据几年施工中遇到的具体情况，非开挖套管修复工艺，是解决管道修复的新技术。尤其针对排水管道所在地理环境复杂，不具备任何开挖道路条件，在满足工艺适用条件的情况下，是实施管道修复的一种有效方法。2012年获得实用新型专利。（专利号：201120569578.0和201120567358.4）；2014年又获得非开挖内置套管管道修复设备及方法的发明专利（专利号：201110454699.5）。

工艺原理

非开挖内置套管施工工艺”，是以待修复管道为载体，采用高密度聚乙烯PE实壁管，专门加工成子母口结构、并加设密封圈的短管。以液压牵引、相背作用力撞合连接的方式，将HDPE管连接成整体内衬于旧管道内的工法，这种研发是基于相关验收标准进行的。

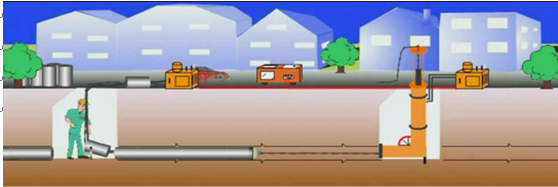

本工艺是在完全不开挖道路的情况下进行，一般以一个井距为施工单元，利用两个相邻检查井作为操作空间。即：一端井室用于置放液压牵引设备；另一端井室用于下管及短管合口。通过两端配合操作，完成短管撞合、连接，并同时将连接好的管道拖动至到所需位置。在完成内置套管的连接后，对新、旧管道间的缝隙进行注浆填充，使新旧管紧密结合，形成整体强度，达到对损坏管道修复加固的目的。目前根据管材加工和设备能力，工艺适用范围D＝200－700mm。
技术的优势
l  在城市排水管道改造施工中，较其他非开技术，非开挖套管技术更加避免了开挖施工的可能。
l  较其它开挖换管技术，非开挖套管技术更加环保，避免开挖破坏绿地、植被，引起扬尘、污物挥发污染等现象。
l  较其它开挖换管技术和非开挖技术，非开挖套管技术更加减小了对交通的影响。
l  设备体积小、重量轻，便于施工、操作。
l  由于套入管本身已具备独立强度，在满足排水流量需求的情况下，亦可在非圆形管道内实施。
