非开挖胀插置换工艺
发表时间：2019年03月14日浏览量：
非开挖胀插置换工艺
“非开挖胀插置换工艺”是以待修管道为载体，在不破坏附属构筑物的情况下，在管道两端的检查井中实施操作，其工作原理是以液压动力牵引钢制锥型胀头，并同时牵拉HDPE管，将大管径的HDPE管通过胀头动力牵拉将管道进行置换。实现管道更新目的的新技术。
技术原理：

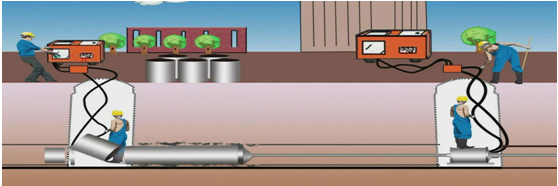

将胀管设备放置在管道两端检查井内，略大于管径的胀头在液压牵引下，沿原管道轨迹前行，将旧管道胀破挤入土中。同时胀头末端连接实壁新管道，逐节拖入形成一条新管道。
工艺流程图
技 术 优 势：
工艺流程图
技 术 优 势：
⑴ 随着城市建设需求及现场环境因素，部分施工区域不允许传统的破路开挖施
工，此工艺就是采用非开挖施工技术对管线进行更新置换。
⑵ 继“胀扩管”与“内置套管”两种非开挖工艺之后，“胀插法”又是一种新型的施工
工艺，其结合了两者的优点，弥补两者不足：
l 不需开挖工作坑，以管道相邻的两座检查井为操作空间。
l 不需开挖处理管间错口问题（错口≤2cm时）。
⑶ 设备拆装/运输方便、施工噪音小、无污染。
⑷ 减少工程额外投资（开挖所涉及的拆迁、掘路及所使用机械费用）。
⑸ 不破坏附属构筑物。
